運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：40K。
可編程控制器CPU模塊通過新開發的順控執行引擎和高速系統總線，
可最大限度發揮MELSEC iQ-R系列的性能和功能。
此外，通過使用了運動CPU模塊的多CPU系統，
可實現高精度的運動控制。
而且還可使用從計算機/微機環境移植的C語言控制器模塊等具有特定功能的CPURD77MS4
最多1200K步的程序容量。
實現高精度運動控制的多CPU系統。
CPU模塊內置2個支持千兆位的網絡端口。
便于進行數據管理的數據庫功能。
內置安全功能的擴展SRAM卡。
可進行各種運動控制(位置、速度、扭矩、高級同步控制等）。
符合國際安全標準（ ISO 13849-1 PL e、 IEC 61508 SIL 3）的安全CPU。
最適合從計算機/微機環境進行移植的C/C++語言編程。模擬量輸出通道數：16CH。
精度
環境溫度25正負5°C：正負0.1% 以內。
環境溫度0～55°C：-。
溫度系數：正負50ppm/℃。
轉換速度：1ms/CH。
通道間絕緣：隔離變壓器絕緣。
輸出短路保護：有。
外部供給電源：-。
外部配線連接方式：40針連接器兩個。
電壓輸出
數字量輸入值：?32000～32000。
模擬量輸出電壓：DC?10～10V。
電流輸出
數字量輸入值：0～32000。
模擬量輸出電流：DC0～20mA。
無需使用專用的程序來創建波形，可減少編程工時。
可使用參數輕松設定轉換運算和比例縮放，無需創建專用的程序。
因此，有助于降低程序的開發成本并減小程序容量。
高速輸出流暢的模擬量波形。
模擬量輸出模塊具有將任意波形數據注冊到模塊中，并根據設定的轉換周期連續執行模擬量輸出的功能。
執行沖壓機和注塑成型機等的模擬量(扭矩)控制時，可自動輸出事先注冊的控制波形，
通過程序進行高速、流暢的控制。此外，僅需事先將波形數據注冊到模塊中，
即可輕松控制模擬量波形，因此在進行生產線控制等重復控制時，輸入輸出模塊安裝臺數：5臺。
DIN導軌安裝用適配器型號：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×245mm×32.5mm。晶體管輸出。

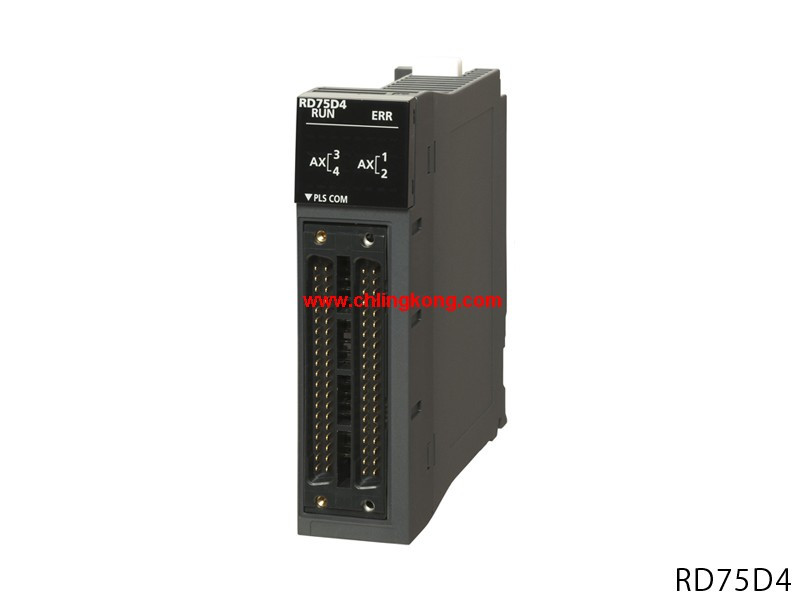

控制軸數：4軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
最大輸出脈沖：200000pulse/s。
伺服間的最大連接距離：2m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行指定的定位數據等高級定位控制功能。
例如，在汽車車門的密封工序中，需要進行高精度的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行高精度插補控制。
定位模塊包括晶體管輸出出型和差分驅動器輸出型2種，可根據連接的驅動模塊進行選擇。
選擇差分驅動器輸出型時，可輸出最高5Mppulse/s的高速脈沖并進行最長10m的遠距離連接。
這些定位模塊可進行位置控制和速度控制。
除以往的直線插補功能、圓弧插補功能以外，還全新配備了螺旋線插補功能，
可用于需進行銑削加工等復雜控制的用途。
