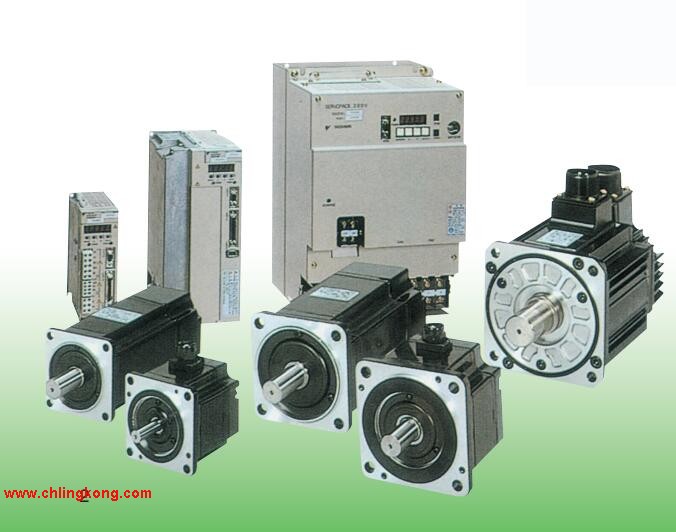

Σ-v系列伺服單元SGDV型。
最大適用電機容量：0.75kw。
電源電壓：三相AC200V。
設計順序：B型。
接口：MECHATROLINK-Ⅲ通信指令型（直線伺服電機用）SGMGH-12ACB3C。
選配（硬件）：涂漆處理。
實現實時通信
以最大的傳送速度100Mbps和可設定的通信周期125s～4ms，實現了多62站的高速控制SGMGH-12ACB3C
通過通信速度的高速化，可實時收發各種控制用信息SGMGH-12ACB3C。
為節省成本做貢獻
條通信線路最多可連接62站，可大幅削減配線成本和時間。
上位控制器的指令連接器僅需1個，
而且無需速度/轉矩指令用D/A轉換器或位置指令用脈沖發生器。
實現了高精度的運動控制
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制SGMGH-12ACB3C。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。Σ-V系列伺服電機SGMPS型。
額定輸出：1.5kw。
電源電壓：AC200V。
串行編碼器：17位絕對值型（標準）。
設計順序：IP55（標準）。
軸端：直軸、不帶鍵槽（標準）。
選配：帶油封。
RoHS指令的對應：符合RoHS指令伺服電機。
中慣量
進深較短的扁平型
配備高分辨率串行編碼器（17位）
最高轉速達6000r/min
品種齊全（100W ～1.5kW，帶保持制動器）
標準采用IP55。亦適用于IP67（選配）。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上伺服電機。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶B。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP65（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉伺服電機。伺服電機SGMSH型。
額定轉速：3000r/min。
功率：5.0kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：A。
軸端：直軸無鍵。
選購件：帶油封。
超高功率響應系列：需要小慣機構，大轉矩時。
在線自動調整整，自動測定機械特性，設置所需要的伺服增益。
即使初次接觸，亦可在短時間內完成最佳設定。
電機自動設別，伺服驅動器自動判別伺服電機的功率、規格、自動設定電機參數。
再生電阻連接端子標準配備。
配備了外置再生電阻的連接端子，
可簡便的連接再生電阻器。Σ-V系列伺服電機SGMJV型。
額定輸出：0.4kw(400W)。
電源電壓：AC200V。
串行編碼器：20位絕對值（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）。
選配：不帶選配。
中慣量。
瞬時最大轉矩（額定比350%）。
配備有高分辨率串行編碼器（13/20位）。
最高轉速達6000r/min。
品種齊全（50～750W，帶保持制動器）。
用途示例：
半導體制造設備，
貼片機，
印刷電路板打孔機，
機器人，
搬運機械，
食品加工機械。
額定值和規格：
額定時間∶連續。

振動等級∶V15安川SGMGH-12ACB3C。
絕緣電阻∶DC500V，10MΩ以上。。
使用環境溫度∶0～40°C。

勵磁方式∶永磁式24v伺服電機。
安裝方式∶法蘭式。
耐熱等級∶B。
絕緣耐壓∶∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP65（軸貫通部分除外）。
使使用環境濕度∶20～80%（不得結露）安川SGMGH-12ACB3C。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
SGMGH-12ACB3C操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMGH-12ACB3C&select=5
